Reinberg CT-W/G600-2,2 Малогабаритная покрасочная камера с водяной завесой

• Назначение

  Водяная покрасочная камера W600 предназначена для:

  • существенного повышения качества лакокрасочных покрытий;
  • существенного снижения времени обслуживания покрасочных участков;
  • увеличения производительности работы малярных участков;
  • обеспечения допустимых санитарно-гигиенических условий труда маляров и вспомогательного персонала;
  • незамедлительного удаления паров растворителей из рабочей зоны, с целью исключения образования взрывоопасных концентраций;
  • существенного снижения выбросов шламов лакокрасочных материалов в окружающую среду;
  • уменьшения пожароопасности малярки.

• Области применения

  Водяная покрасочная камера W600 успешно применяется для покраски металла, стекла, дерева, пластика и изделий из них. Диапазон окрашиваемых изделий очень широк. Например, покрасочная камера служит для:

  • покраски колесных дисков;
  • покраски габаритных металлоконструкций;
  • покраски садовой и сельскохозяйственной техники;
  • покраски буров;
  • покраски труб и столбов;
  • покраски свай;
  • покраски сварных воздуховодов;
  • покраски опалубки;
  • покраски элементов строительных конструкций;
  • покраски цементно-волокнистых плит и других строительно-отделочных материалов;
  • покраски (лакировки) электронных плат и компонентов;
  • покраски деталей самолетов;
  • покраски элементов катеров и лодок;
  • покраски бамперов автомобилей;
  • реставрации мебели и антиквариата;
  • покраски мебели;
  • покраски МДФ фасадов;
  • покраски столов;
  • покраски стульев;
  • покраски окон;
  • покраски дверей;
  • покраски погонажных изделий (дверного погонажа, плинтусов);
  • покраски паркета и доски пола;
  • покраски других мебельных и столярных изделий.

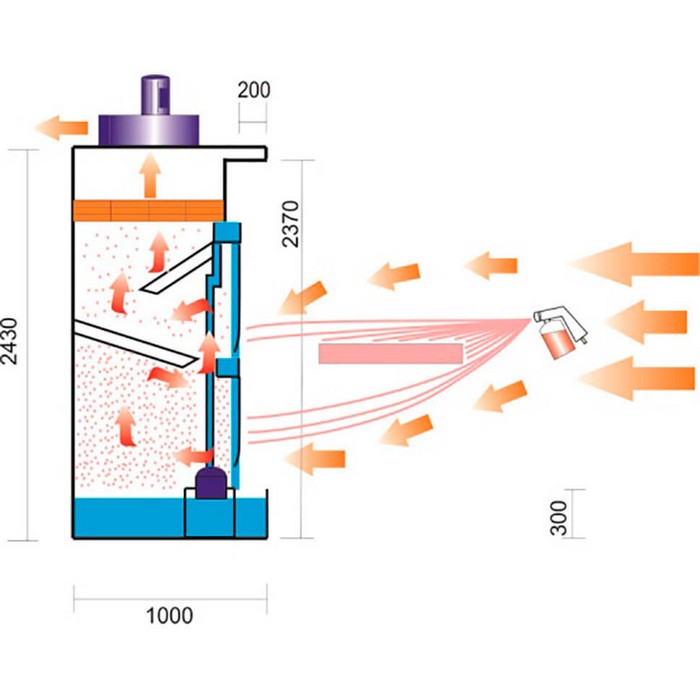

Часть распыленного маляром лакокрасочного материала не попадает на изделие. При этом в воздухе образуется мелкая пыль из быстросохнущих компонентов лака - перепыл, который благодаря покрасочной кабине удаляется из рабочей зоны параллельным полу потоком воздуха.
Существенная часть лаковой пыли осаждается на водяной завесе (до 85 %). Дополнительные системы фильтрации (опция) - лабиринт из преградительных панелей, многократно меняющих направление потока воздуха, а также быстросъемные кассеты с недорогим сменным элементом - стекловолоконным фильтром позволяют достичь степени очистки от твердых частиц вплоть до 99 %.
«Побочным эффектом» использования воды в системе фильтрации является абсорбция растворителей в начале работы камеры. После насыщения воды молекулами растворителя, поглощение «запахов» прекращается, а иллюзия их фильтрации исчезает.

Базовая комплектация

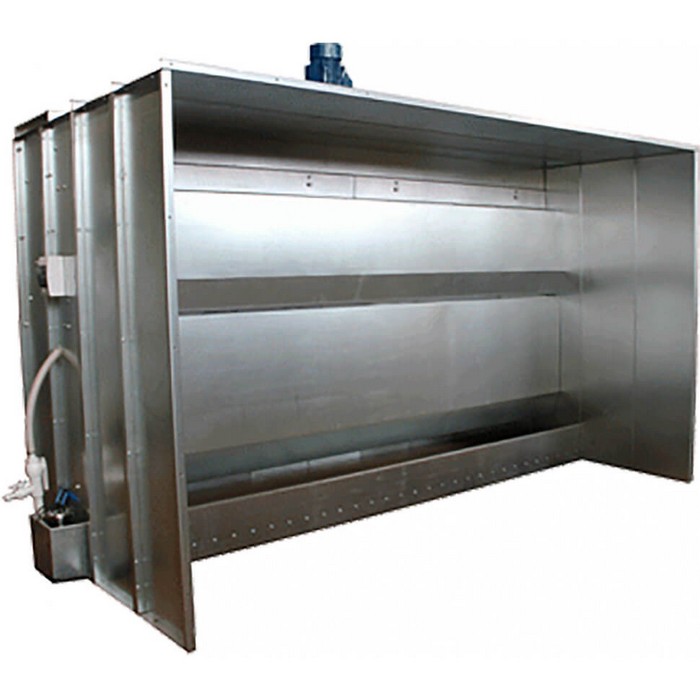

Сборный корпус и отстаивающая ванная из оцинкованной стали с большим количеством продольных, поперечных и вертикальных ребер жесткости. Обеспечивает долговечность эксплуатации и снижение вибрации в процессе работы.

Двойной каскад водяных завес. Фронтальные завесы обоих каскадов (те, по которым течет вода) имеют быстросъемное исполнение. Благодаря этому не только обеспечивается полный доступ внутрь камеры для обслуживания, но и появляется техническая возможность заузить просвет между нижним краем завесы и водой в расположенной ниже ванной. Для верхнего каскада – это ванна нижнего каскада, а для нижнего каскада – это отстаивающая ванная.

Такое исполнение имеет ряд преимуществ, основными среди которых являются:

• из-за отсутствия длинных участков свободного падения воды, исключается образование брызг в как в верхней, так и в нижней части рабочей зоны;
• вода, срывающаяся с нижней кромки водяной завесы, создает плотный поток, дополнительно очищающий воздух от взвесей, что исключает необходимость установки разбрызгивателей воды;
• скорость потока воздуха после попадания внутрь покрасочной кабины снижается в 4 — 5 раз, что позволяет взвесям оседать в отстаивающую ванную, повышая степень очистки выбрасываемого воздуха.

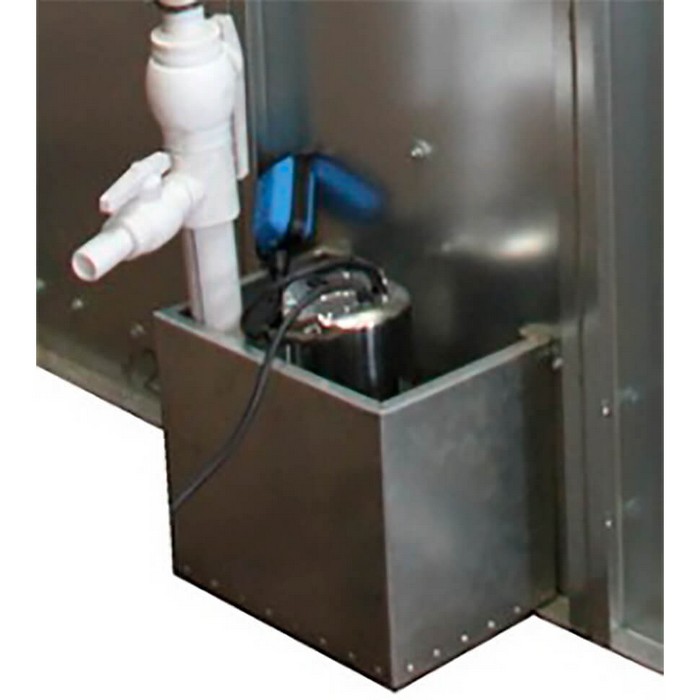

Приставная ванночка для размещения насоса Расположение ванночки – универсальное (слева или справа от камеры). Таким образом, сторона обслуживания может быть выбрана во время монтажа. Расположение зоны обслуживания снаружи камеры позволяет осуществлять визуальный контроль работы и избегать наружного загрязнения насоса, которое приводит к его перегреву и преждевременному выходу из строя. Расположенные снаружи задвижки позволяют легко регулировать поток воды в водяных завесах, а также производить штатным насосом быстрый слив воды из камеры при ее плановом обслуживании.

Насос из нержавеющей стали, прокачивающий сгустки шламов ЛКМ диаметром до 35 мм, а также встроенной системой защиты от перегрева. В базовую комплектацию также включены:

Система циркуляционных водоводов, включающая в себя задвижку циркуляции воды, задвижку автоматического слива воды, все необходимые шланги, узлы прохода, фланцы, хомуты и другие монтажные материалы:

• монтажный комплект, включая болты, гайки, шайбы, герметик и т.п. в соответствии с комплектацией камеры;
• упаковка для перевозки автотранспортом;
• паспорт и инструкция по эксплуатации;
• компакт-диск со схемой и фотоиллюстрациями сборки.

При необходимости, организуем проведение пусконаладочных работ с привлечением выездной бригады специалистов.
