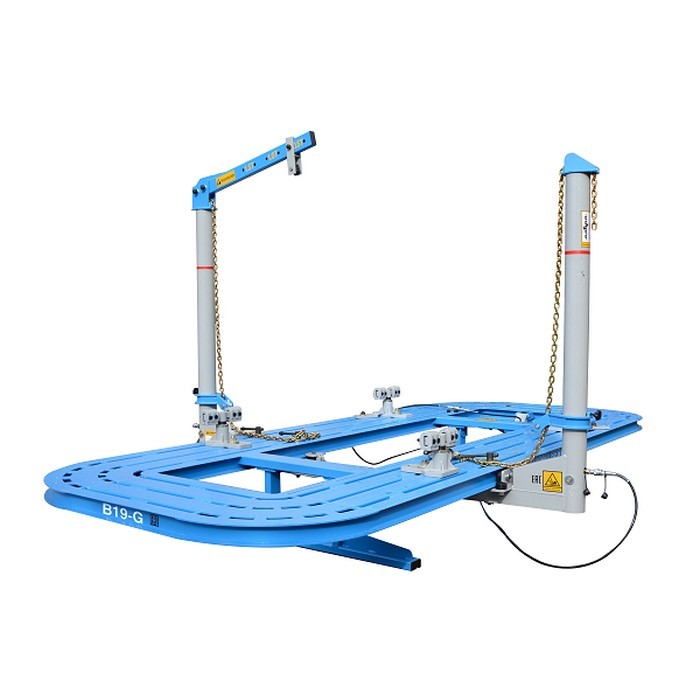

Платформенный стапель Trommelberg B19G с односторонним гидравлическим подъёмным механизмом используется для восстановления оригинальной конструкции кузова автомобилей с повреждениями практически любой сложности.
Стапель для кузовного ремонта Trommelberg B19G включает платформу с 4 кузовными зажимами и продольными пазами для их монтажа, 2 силовые башни с гидроцилиндрами на 10 тонн каждый, гидравлический подъёмный механизм, тележку с планшетом для хранения аксессуаров и набор специальной оснастки. Гидравлический подъёмный механизм опускает / поднимает одну сторону платформы, что необходимо для заезда автомобилей. Подъёмный механизм приводится в движение отдельным пневмогидравлическим насосом (педалью). Кузовные зажимы стапеля необходимы для быстрой фиксации кузова ремонтируемого автомобиля на платформе. Зажимы крепятся одним болтом, а зажимные губки регулируются по высоте. Благодаря наличию продольных пазов поверхность платформы используется полностью.
Силовые башни свободно перемещаются по периметру платформы, что дает возможность прикладывать тяговое усилие к любой точке кузова автомобиля. Высота положения тяговой цепи регулируется путем простого перемещения хомута со шкивом по высоте башни. Гидроцилиндры башен приводятся в движение пневмогидравлическими насосами (педалями) из комплекта поставки стапеля.
Гарантированный срок службы - 1 год.
В комплекте поставки платформенного стапеля для кузовного ремонта Троммельберг B19G*:
- платформа 5200х2144 мм;
- аппарель въездная, 2 шт.;
- гидравлический подъёмный механизм с механическим стопором;
- зажим кузовной в сборе, 4 шт.;
- башня силовая с гидроцилиндром на 10 тонн и регулировочным хомутом, 2 шт.;
- балка для тяги вверх, 1 шт;
- комплект для фиксации силовой башни, 4 шт.;
- насос пневмогидравлический со шлангом и муфтами, 690 бар (педаль), 3 шт.;
- мобильный планшет: 20 крючков + 4 колеса (2 рулевых), 1 шт.;
- комплект* специальной оснастки: зажимы, захваты, фиксаторы, соединители, тяговые пластины, тяговые крюки;
- цепь 3.5 м с крюком, 2 шт.;
- цепь 1.2 м с захватом, 2 шт.;
- приспособление для правки чашек амортизаторов, 1 шт.;
- набор* тросов и ремней, 1 комплект;
- стойка для колес, 2 шт.;
- тележка для автомобиля, 2 шт.;
- механическая лебедка с креплением, 1 шт.;
- набор* инструмента для сборки, 1 комплект.
*Комплектация может быть изменена производителем без предварительного уведомления, уточняйте актуальный комплект поставки у своего поставщика оборудования.
Место 1 (ДхШхВ): 5230x2160x170 мм (платформа)
Место 2 (ДхШхВ): 2130х1230х420 мм (башня силовая 1)
Место 3 (ДхШхВ): 2130х1230х420 мм (башня силовая 2)
Место 4 (ДхШхВ): 1200х470х300 мм (гидравлический подъёмный механизм)
Место 5 (ДхШхВ): 1480х1020х90 мм (тележка с планшетом для специальной оснастки)
Место 6 (ДхШхВ): 1260х560х480 мм (ящик с аксессуарами)
